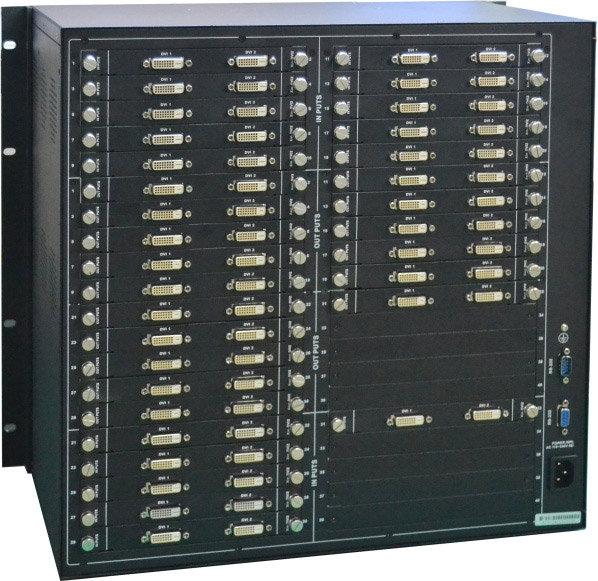

可盈科技(Cowin)DVI矩阵
        DVI矩阵切换器是专门为音视频信号的切换而设计的高性能智能矩阵开关设备,用于将各路音视频输入信号同步或异步切换到音视频输出通道中的任一通道上.主要应用于广播电视工程、多媒体会议厅、大屏幕显示工程、电视教学、指挥控制中心等场合。本产品带有断电现场保护、LCD液晶显示、音视频同步或分离切换等功能,并具备RS232通讯接口,可以方便与个人电脑、遥控系统或各种远端控制设备配合使用。




产品特点:

★  允许任意DVI显示器随时接收信号源信号
★  允许任意信号源信号同时在多路显示器上展示
★  支持480p, 720p, 1080i, and 1080p分辨率, 最高的视频分辨率高达1080P
★  支持HDMI 165MHZ的时钟带宽,每通道1.65Gbps数据带宽
★  支持无压缩音频如LPCM
★  支持压缩数字音频信号传输
★  支持 HDCP 设备
★  支持DVI to DVI或者DVI to HDMI 线与本机输入端和输出端的连接
★  支持通过前面板按键盘、遥控器或者RS-232,RS-485控制显示设备的输入源
★  LED灯指示输入端口的状态
★  不同声音指示指令是否接收正确
★  全部兼容DVI-I接口兼容DVI-D
★  具有均衡和放大能力,确保通过长电缆没有质量损失的DVI信号的传输
★  独特的DDC通道及EDID管理功能
★  标准1U高度工业机箱,内置开关电源设计

技术参数:

视  频
增益 0 dB
带宽 165MHz, 全数字
最大支持分辨 1920x1200@60
位时钟抖动(Clock Jitter) <0.15 Tbit
位上升时间(Risetime ) <0.3Tbit (20%--80%)
位下降时间(Falltime) <0.3Tbit (20%--80%)
最大传输延时 5nS(±1nS)
切换速度 200 ns(最长时间)
信号类型 DVI 1.0规范中的 DVI-D全数字 T.M.D.S 信号
视频输入
接口 DVI-D母接口
信号强度 T.M.D.S +/- 0.4Vpp
最小/最大电平 T.M.D.S  2.9V/3.3V
阻抗 50 Ω
输入EDID 使用系统默认EDID
最大直流偏置误差 15mV
建议最大输入距离 小于36米,在1920x1200@60时(推荐使用认证过的DVI专用线材,如Molex TM 的线材)
视频输出
接口 DVI-D母接口
最小/最大电平  T.M.D.S  2.9V/3.3V
阻抗 50 Ω
建议最大输出距离 小于7米,在1920x1200@60时(推荐使用认证过的DVI专用线材,如Molex TM 的线材)
音频信号
输入/输出接口 5 位3.8mm带栓螺丝接口
增益 0dB
频率响应 20 Hz ~ 20 kHz,
总谐波失真+噪声 0.03% @ 1 kHz (额定电压下)
信噪比(S/N ) >90dB
立体声分离度 >80dB @ 1 kHz
共态抑制比(CMRR) >75dB @: 20 Hz ~ 20 kHz
信号类型 立体声,平衡 或非平衡接法
阻抗 输入:>10 kΩ(平衡或/ 非平衡接法)
输出:50 Ω (非平衡接法), 100 Ω( 平衡接法)
最大输入电平 +19.5dBu, (平衡或/ 非平衡接法)
增益误差 ±0.1dB
最大输出电平 +19.5dBu, (平衡或/ 非平衡接法)
控制种类
串行控制接口 RS-232, 9-针母 D型 接口
波特率与协议 波特率:9600, 数据位:8位,  停止位:1, 无奇偶校验位
串行控制口结构 2 = TX, 3 = RX, 5 = GND
以太网控制接口 RJ-45母接口(可选控制接口配件)
以太网控制协议 TCP/IP
以太网控制速率 自适应10M或100M,全双工或半双工
控制程序 《Switch 2.0》
规  格
电源 100VAC ~ 240VAC, 50/60 Hz, 国际自适应电源
温度 储存、使用温度: -20° ~ +70°C
湿度 储存、使用湿度:10% ~ 90%
机箱尺寸(mm) 1U、2U、4U¨¨¨¨
产品重量 4.2kg
平均故障间隔时间 30,000 小时
质保 1年免费保修,终生维护
